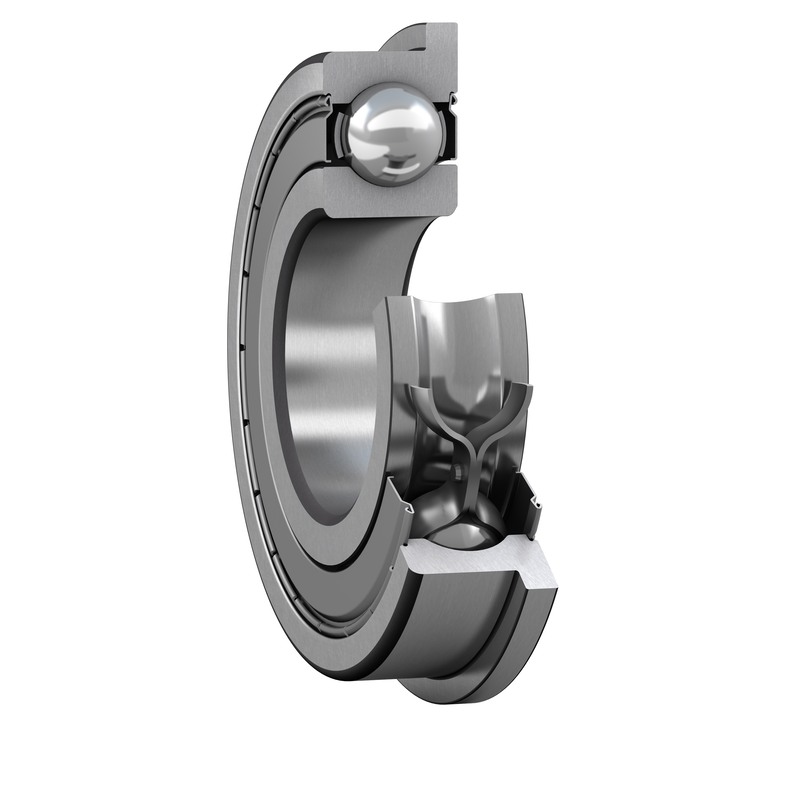

Product model | D/W R1-4 R-2ZS |

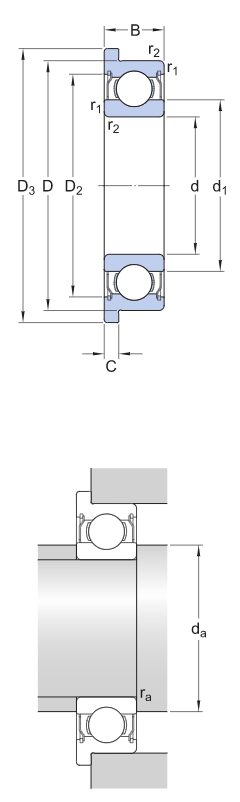

d | 1.984 mm |
D | 6.35 mm |
B | 3.571 mm |
Limiting speed | 850000 r/min |
d1 | ≈3.92 mm |
D2 | ≈5.75 mm |
D3 | 7.518 mm |
C | 0.787 mm |
Chamfer size (r1,2) | min.0.1 mm |
da | min.2.8 mm/max.3.8 mm |
ra | max.0.1 mm |
基本额定动负荷(C) | 0.163 kN |
基本额定静负荷(C0) | 0.048 kN |
Pu | 0.002 kN |
Reference speed | 170 000 r/min |
极限转速 | 100 000 r/min |
kr | 0.025 |
f0 | 7 |
